Рама дрона — это несущая конструкция БПЛА, на которой закреплены двигатели, электронные компоненты, камера, видеопередатчик, антенны, аккумулятор и крепления для полезной нагрузки. В случае неправильно подобранной рамы для дрона проблема затрагивает не только прочность корпуса, но и стабилизацию, управляемость и возможность ремонта после приземлений.
В FPV рама дрона подбирается с учётом диаметра пропеллеров, веса компонентов и типа задачи. Компактные 3–5-дюймовые сборки легче и маневреннее. Модели размером 7–10 дюймов обеспечивают больше места для аккумулятора и полезной нагрузки, но требуют более жёсткой конструкции и более точного баланса.
Конструкция рамы для дрона

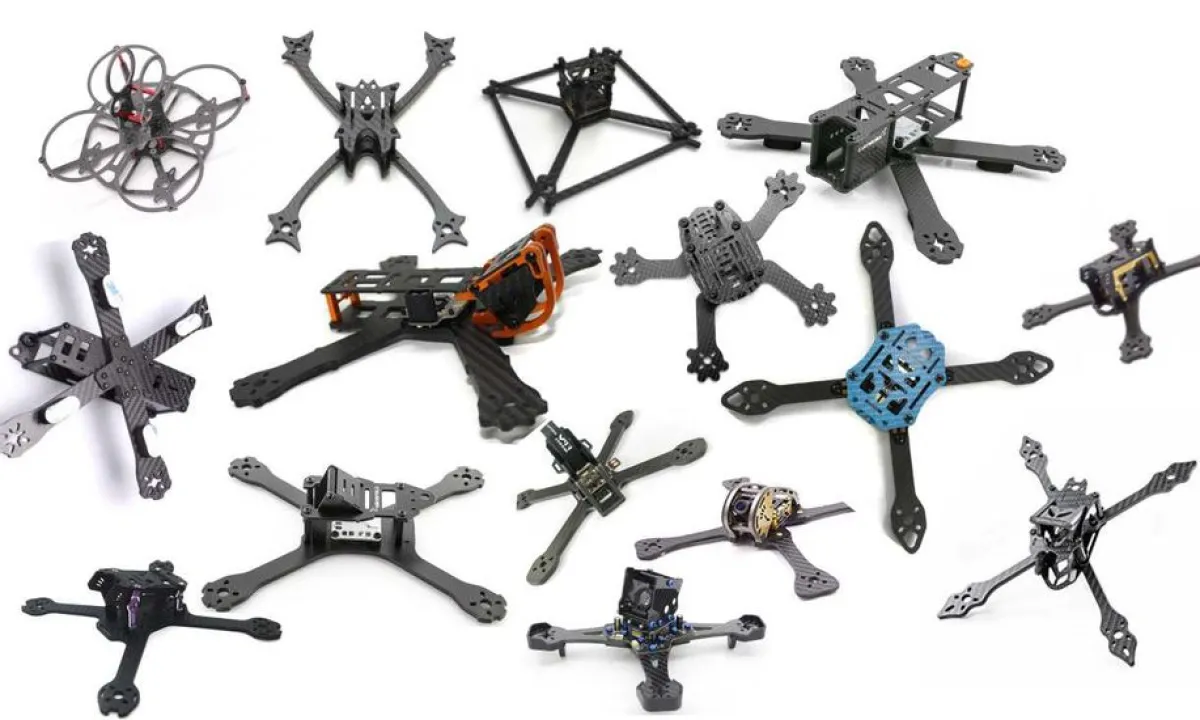

Рама для дрона может быть X-образной, в виде «stretched X», «deadcat» или H-образной. X-образная рама хорошо подходит для маневренного полёта, растянутая X-образная рама более стабильно держит курс на скорости, deadcat-рама расставляет передние лонжероны так, чтобы пропеллеры не попадали в кадр, а H-образная рама оставляет больше места для электроники и батареи.
Рама для FPV-дрона должна соответствовать размерам конкретных компонентов. Важны монтажные отверстия под двигатели, место под стек 20×20 мм или 30,5×30,5 мм, угол установки камеры, пространство для видеопередатчика и антенны. Если эти моменты не продуманы, сборка потребует подгонки, а замена дрона в поле занимает больше времени.
Материал и жесткость рам
Карбон используют в FPV благодаря его малому весу, жесткости и устойчивости к скручиванию. Карбоновые рамы для дронов лучше сохраняют геометрию под нагрузкой, чем полимерные основания. Алюминий чаще используется в стойках, креплениях или защитных элементах, но для лучей он менее подходит из-за веса и деформации после удара.
Карбоновые рамы для дронов оценивают по толщине пластин, качеству резки, направлению слоев и обработке краев. Для 5-дюймовых FPV часто используют лонжероны толщиной 4–6 мм. Для более крупных рам важна не только толщина, но и общая геометрия: длинный лонжерон должен удерживать двигатель без излишнего изгиба.
На что следует обратить внимание перед выбором рамы
- Диаметр пропеллеров должен соответствовать размеру рамы.
- Двигатель должен быть установлен так, чтобы совпадать с отверстиями на лучах.
- Стек, камера и видеопередатчик должны устанавливаться без перекоса.
- Аккумулятор должен быть закреплен ремнем и не касаться винтов.
- Запасные лучи желательно иметь сразу, так как они принимают на себя основную ударную нагрузку.
Недостаточная жесткость рамы передает вибрации на контроллер полета. Из-за этого БПЛА хуже стабилизируется, а фильтры и гироскопы работают с излишним шумом. Неточная геометрия также имеет решающее значение: смещенные отверстия под двигатель или стек вынуждают устанавливать компоненты с перекосом, что затрудняет настройку и ремонт.
Вместе с рамой обычно подбирают запчасти для дронов: стойки, ремни, провода, разъемы, крепления для камеры, запасные лучи. Для такой сборки целесообразно подбирать детали на Flash Army в пределах одного размера FPV: так меньше риск взять лучи, стойки или крепления, которые не подходят к конкретной раме.
